BIU系列铜质离子接地极产品



使用安装说明





一、产品特性：

1、采用逐层缓释电解质释放技术，使填充在接地极内部电解质材料持续高效的进行释放并能更好的在土壤中形成树状低电阻泄流通道扩大接地体的等效面积降低接地电阻。

2、接地体填充剂采用本公司与考研机构共同研制的配方，不受土壤酸碱浓度影响并能有效改善现场土壤电解质含量降低土壤电阻率，适用于各种严苛地质地貌环境，无毒无害环保材质。

3、离子接地极采用优质纯铜材质，并在接地体上采用抗氧化工艺有效减缓在接地体表面产生氧化反应。

4、无限扩展能力：产品提供3米/支标准长度并可根据设计要求无限延长。

5、产品壁厚≥2mm，保证产品寿命40年以上。

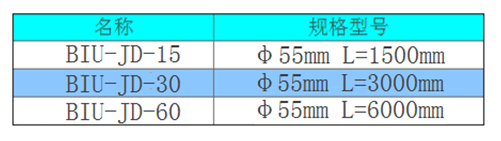

二、产品规格：



三、产品安装说明：

1、产品图片：





2、安装说明：

1）将接地极由包装内小心取出放于平地上。

2）离子接地极采用垂直埋设，埋设深度距离地面大于1m。

3）离子接地极间隔距离应该大于接地极长度的两倍，如果地势受限也宜不小于5m.

4）离子接地极使用合适的焊接方式推荐使用放热焊接。

5）首先在铺设离子接地极的井中灌满接地体专用回填料然后才进行回填。

6）回填时应适时加水，分层夯实待离子接地极充分分解稀释后测试接地电阻。

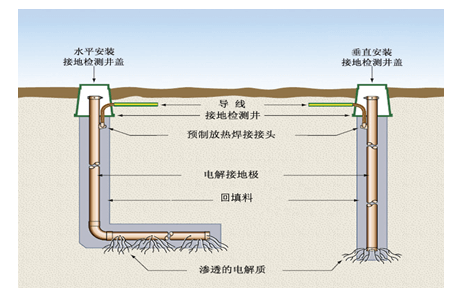

3、安装图例:

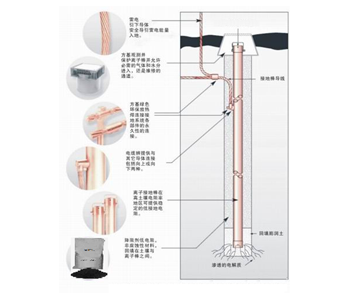

4、产品部件介绍:







1)观测井：用于离子接地极的检测与维修。





2）放热焊接：接地极各部件的永久性连接。







3）电缆辫：提供与其他导体连接。（铜绞线直径≥95mm²）

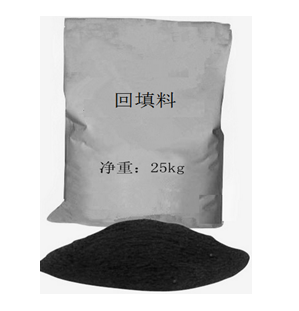

4）、回填料：用与离子接地极和离子接地极坑洞的填充可有效增加离子接地极的等效直径，并具有吸水保湿功能，无毒无害环保材质。



市场应用：

●  电信

●  发电和输配电

●  商业和工业

●  制造业

●  运输业一铁路，航空

●  雷电保护

●  娱乐设施

●  国防
